Подбор панелей перекрытий

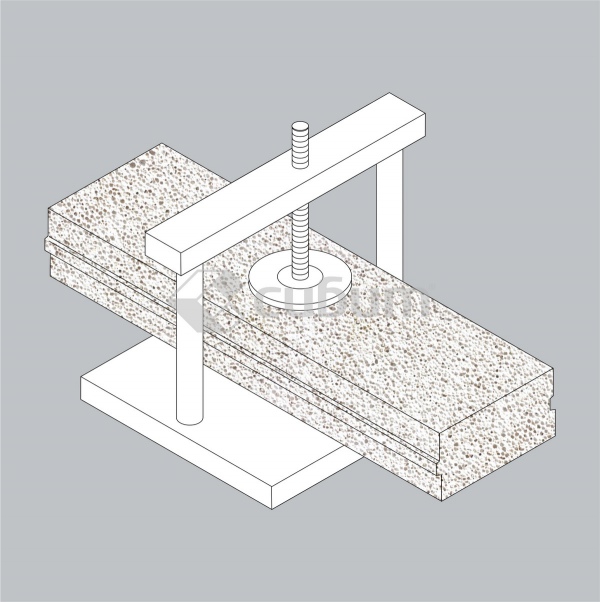

     При выборе панелей перекрытий основное значение имеют 2 показателя:
      - расчетная нагрузка;
      - длина панели.

Выбор серии перекрытий в зависимости от назначения

Выпускается 2 серии панелей перекрытий отличающиеся по толщине и нагрузке:
     - для выполнения перекрытий индивидуальных домов - серия П 240-6я;
     - для межэтажных перекрытий с увеличенной нагрузкой - серия П 300-8я.
Серия предназначена для устройства перекрытий общественных зданий и устройства полов гаражей для легковых автомобилей.

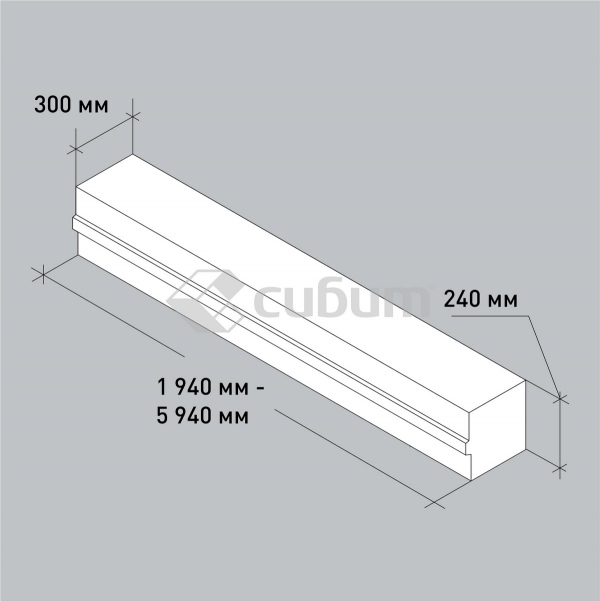

Выбор длины панелей перекрытий

Для расчета длины панели перекрытия важны две величины:
     - длина пролета (стена, вдоль которой укладываются панели перекрытия или направляющая стена) измеряется по внутренним габаритам помещения.
     - опорная часть панелей должна составлять не менее 120 мм  ±10мм на каждую сторону.

Таким образом, длина панели перекрытия должна быть минимум на 240 мм длиннее перекрываемого пролета.

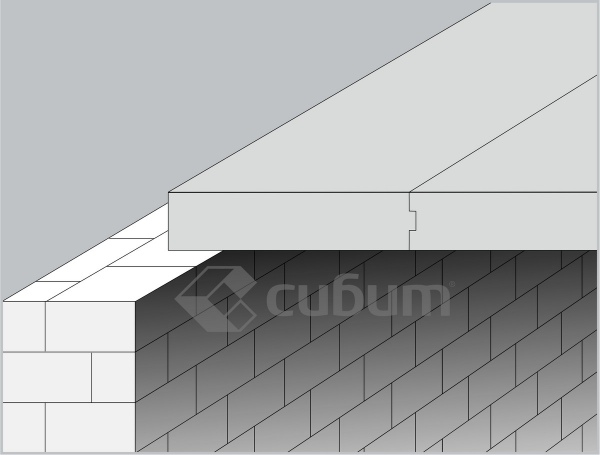

Расчет количества панелей и доборных панелей

Чтобы рассчитать количество панелей перекрытий и необходимость в доборных панелях, нужно учесть, что
крайняя панель перекрытий может опираться на направляющую (не опорную) стену от 50 мм и более, т.е. общая ширина всех панелей перекрытий данного помещения должна быть минимум на 100 мм больше, чем длина опорной стены по внутренним габаритам.

Расчет отражен в формуле:

P = (L + 2*50) / 600, где

Р – количество панелей перекрытия;
L - длина опорной стены по внутренним габаритам;
50 – величина продольного опирания крайних панелей перекрытия на направляющую стену помещения, мм;
600 – ширина панели перекрытий, мм.

Целое число в результате расчета соответствует количеству необходимых панелей перекрытия.
Если в результате расчета получается дробное число с дробной частью <0,5, то необходима доборная панель шириной 295 мм.
Если в результате расчета получается дробное число с дробной частью >=0,5, то необходима еще одна панель шириной 600 мм.

Пример расчета количества панелей перекрытий:
Длина опорной стены (стены, на которую опираются панели перекрытий) по внутренним габаритам равна 3000 мм.

Для расчета количества панелей прибавим к этой величине 100 мм (опорная часть по 50 мм на каждую сторону) и разделим получившуюся сумму на 600 мм:

(3000 мм + 2*50 мм) / 600 мм = 5,17

Таким образом, необходимо 5 панелей перекрытий и 1 доборная панель перекрытия.

Оптимальным вариантом можно считать раскладку панелей перекрытий без опирания на направляющую стену и без зазора между панелями.
