Межэтажные перекрытия

Необходимая длина плит напрямую зависит от ширины пролета между стенами, при этом количество плит для перекрытия всего пролета определяется по его длине.

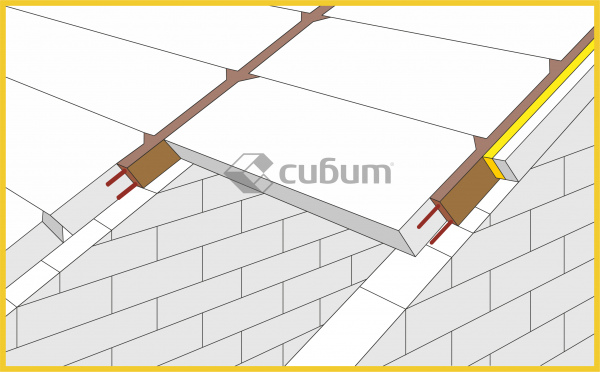

1. Кладка из стеновых блоков СИБИТ.
2. Панели перекрытий СИБИТ.
3. Доборный блок СИБИТ.
4. Армированный пояс по периметру здания.
5. Армированный каркас монолитного пояса.

После монтажа плит, сверху вдоль плиты на стыке их соединения остается паз для укладки арматуры, предназначенной для взаимной связи плит с монолитным обвязочным поясом. Он предназначен для связи всех плит и обеспечивает дополнительную жесткость зданию.

Плиты монтируются краном при помощи специального захвата для плит и укладываются на клей СИБИТ с минимальной глубиной опирания на стену 120 мм.

Так как плита имеет геометрически точные размеры и ее поверхность плоская и ровная, то достаточно выполнить стяжку пола с минимально допустимой толщиной (эти работы выполняют после окончания монтажа).

Монолитный пояс - это элемент, связывающий несущие стены здания по всему периметру. Необходимость в монолитном поясе возникает в определенных случаях:

• Слабые грунты;
• Свободная планировка без внутренних несущих стен;
• Большие проемы (более 2 м). Пояс выполняет и роль перемычек;
• Сейсмичная зона;
• Пролеты перекрытий более 6 м.

Он фиксирует всю конструкцию здания, придавая ей пространственную жесткость и служит для перекрытия опорным, распределительным элементом. Выполняется ниже пояса перекрытий.

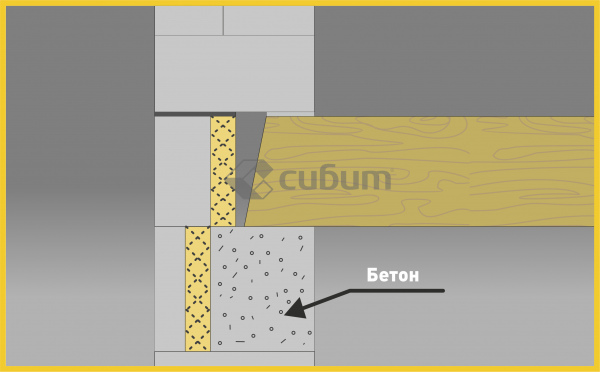

Часто достаточно выполнить только кольцевой анкерный (обвязочный) пояс в уровне панелей перекрытий. Кольцевой анкерный пояс обычно устраивается в уровне межэтажного перекрытия и всегда выполняется замкнутым. При выполнении кольцевого пояса по наружному периметру коробки здании устанавливается газобетонный блок, служащий опалубкой для пояса, к нему прокладывается эффективный утеплитель. Ширина пояса должна составлять не менее 100 мм при использовании бетона крупностью заполнителя более 5 мм и не менее 50 мм при использовании мелкозернистого самоуплотняющегося бетона. Высоту пояса рекомендуется принимать равной высоте плит перекрытия. Конструктивно пояс рекомендуется армировать не менее, чем двумя стержнями диаметром 10 мм. В заливной паз между газобетонными панелями прокладывается арматура диаметром 8-10 мм и соединяется с кольцевым обвязочным поясом. Перед укладкой арматуры в заливной паз, необходимо его очистить от строительного мусора и установить проставки, чтобы арматура находилась посередине паза.

Правильно собранный кольцевой анкерный пояс объединяет сборные элементы перекрытий в единый диск перекрытия и перераспределяет нагрузки. Пояс работает совместно с плитами, а его ширина учитывается при определении глубины опирания плит на кладку на стадии эксплуатации.

При устройстве перекрытий по балкам, пояс рекомендуется располагать непосредственно под балками, совмещая его с опорными распределительными подушками. Высота пояса не менее 50 мм, армирование – не менее чем двумя стержнями диаметром 10 мм.

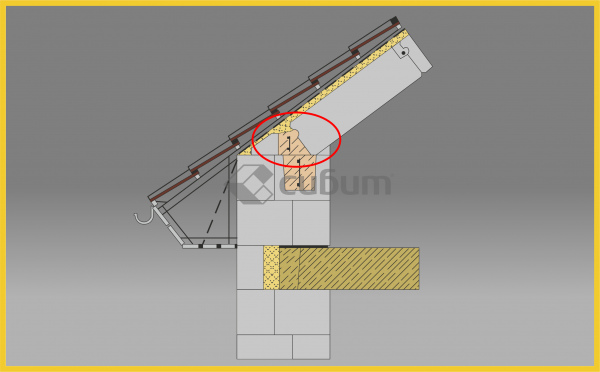

В коньковых узлах кровель с применением газобетонных панелей должны быть устроены замковые монолитные участки, связанные с обвязочными контурами посредством анкерных стержней.
